Wie funktioniert der Mechanismus einer Hebeschiebetür?

Erfahre, was passiert, wenn du deine Hebeschiebetür öffnest und schließt

Hebeschiebetüren zählen zu den technisch anspruchsvollsten Türsystemen im modernen Wohnbau. Sie ermöglichen große, bodentiefe Glasflächen, ohne dass Komfort oder Dichtheit darunter leiden. Entscheidend dafür ist der spezielle Mechanismus, der sich deutlich von klassischen Schiebe-, Dreh-Kipp- oder PSK-Türen unterscheidet. Wenn du verstehst, wie der Mechanismus einer Hebeschiebetür funktioniert, kannst du ihre Vorteile besser einschätzen, typische Probleme frühzeitig erkennen und die Lebensdauer der Tür aktiv verlängern.

Gerade bei großen Elementen mit hohem Glasanteil wirkt es fast überraschend, wie leicht sich eine Hebeschiebetür bedienen lässt. Der Grund liegt nicht in Muskelkraft oder schweren Gegengewichten, sondern in einer präzisen mechanischen Konstruktion, bei der jede Bewegung exakt geführt und entlastet wird.

WIDURO

Wie funktioniert der Mechanismus einer Hebeschiebetür? - Das Grundprinzip einfach erklärt

Das Grundprinzip basiert auf einer klaren Trennung zwischen Dichtung und Bewegung. Im geschlossenen Zustand ruht der Türflügel mit seinem gesamten Gewicht auf der Schwelle. Die Dichtungen werden dabei gleichmäßig zusammengedrückt und sorgen für eine sehr hohe Dichtheit gegen Zugluft, Schlagregen und Wärmeverlust. In dieser Position ist der Flügel nicht beweglich.

Erst wenn du den Griff betätigst, wird der Türflügel über den integrierten Hebemechanismus angehoben. Dieser Höhenunterschied ist mit bloßem Auge kaum sichtbar, reicht aber aus, um den Flügel vollständig von der Dichtungsebene zu lösen. Das Gewicht wird nun auf die Laufrollen verlagert. Erst in diesem Zustand lässt sich der Flügel seitlich verschieben. Dieses Prinzip sorgt dafür, dass selbst schwere Türen mit geringem Kraftaufwand bewegt werden können, ohne dass Dichtungen oder Rahmen dauerhaft belastet werden.

Die wichtigsten Bauteile des Hebeschiebe-Mechanismus

Hebemechanik im Getriebe

Das Herzstück jeder Hebeschiebetür ist das Getriebe im Türflügel. Es sitzt meist verdeckt im Profil und verbindet den Türgriff mit der Hebemechanik. Beim Drehen des Griffs werden Exzenter und Hebel bewegt, die den Flügel synchron an mehreren Punkten anheben. Diese gleichmäßige Hebung ist entscheidend, da sie verhindert, dass sich der Flügel verkantet oder einseitig belastet wird.

Moderne Getriebe sind so ausgelegt, dass sie hohe Gewichte dauerhaft zuverlässig bewegen können. Gleichzeitig sind sie fein justierbar, um Höhenunterschiede oder Setzungen im Baukörper auszugleichen.

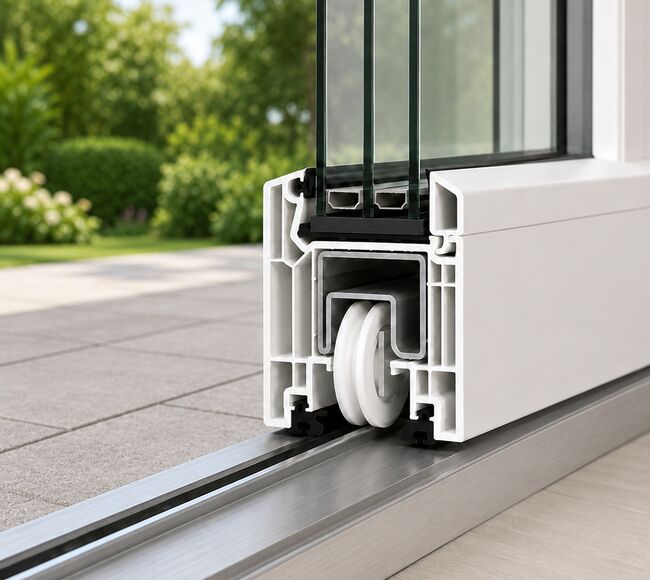

Laufwagen mit Rollen

Die Laufwagen übernehmen im angehobenen Zustand das komplette Gewicht des Türflügels. Sie bestehen aus massiven Metallgehäusen mit kugelgelagerten Rollen, die für hohe Lasten ausgelegt sind. Je nach Türgröße können mehrere Laufwagen verbaut sein, um das Gewicht optimal zu verteilen.

Die Qualität dieser Rollen entscheidet maßgeblich über die Leichtgängigkeit der Tür. Hochwertige Systeme bleiben auch nach vielen Jahren ruhig und leicht bedienbar, sofern sie sauber gehalten und korrekt eingestellt sind.

Führungsschiene im Boden

Die Bodenschiene dient nicht nur als Laufbahn für die Rollen, sondern auch als Führung und Stabilisierung des gesamten Systems. Sie sorgt dafür, dass der Flügel beim Öffnen exakt in der vorgesehenen Spur bleibt. Gleichzeitig nimmt sie im geschlossenen Zustand die Schwelle und Dichtungsebene auf.

Je nach Ausführung kann die Schwelle besonders flach gestaltet sein, um Stolperkanten zu minimieren, ohne dabei die Funktion des Mechanismus zu beeinträchtigen.

Dichtungsebene und Schwelle

Die Dichtungen einer Hebeschiebetür sind so konzipiert, dass sie im abgesenkten Zustand gleichmäßig belastet werden. Dadurch entsteht ein hoher Anpressdruck über die gesamte Breite der Tür. Das verbessert nicht nur die Dichtheit, sondern reduziert auch punktuellen Verschleiß an einzelnen Stellen.

Du möchtest dich individuell beraten lassen?

Vereinbare einen Termin bei uns im Showroom in Dresden!

Jetzt einen Termin buchen! arrow_forward

Schritt-für-Schritt-Anleitung: So funktioniert der Mechanismus einer Hebeschiebetür

Phase 1 - Geschlossener Zustand

Im geschlossenen Zustand liegt der Türflügel vollständig auf der Schwelle auf. Die Laufrollen sind entlastet und haben keinen Kontakt zur Führungsschiene. Die gesamte Last wird über den Flügelrahmen und die Dichtungen abgetragen. In dieser Position bietet die Hebeschiebetür ihre höchste Dichtwirkung und Stabilität.
Dieser Zustand ist besonders wichtig bei Windlasten, starkem Regen oder Temperaturschwankungen, da der Flügel fest im Rahmen sitzt und nicht beweglich ist.

Phase 2 - Griff drehen

Sobald du den Griff bewegst, wird das Getriebe aktiviert. Die Drehbewegung des Griffs wird mechanisch übersetzt und auf mehrere Hebepunkte verteilt. Dieser Prozess läuft kontrolliert und gleichmäßig ab, sodass der Flügel nicht ruckartig angehoben wird.
Bereits hier entscheidet sich, ob der Mechanismus korrekt eingestellt ist. Ein sauberer, gleichmäßiger Widerstand beim Drehen des Griffs ist ein Zeichen für eine funktionierende Hebemechanik.

Phase 3 - Anheben des Türflügels

Beim Anheben hebt sich der Flügel wenige Millimeter vom Boden ab. Diese kleine Bewegung reicht aus, um die Dichtungen vollständig zu entlasten. Gleichzeitig setzen die Laufrollen auf der Führungsschiene auf und übernehmen das Gewicht.

Durch diese Entlastung entsteht der charakteristische Komfort einer Hebeschiebetür. Der hohe Kraftaufwand, den man von anderen Türsystemen kennt, entfällt nahezu vollständig.

Phase 4 - Seitliches Verschieben

Nun lässt sich der Türflügel seitlich verschieben. Die Rollen laufen ruhig und gleichmäßig in der Schiene. Selbst große Glasflächen reagieren präzise auf kleine Bewegungen. Die Führung verhindert seitliches Kippen oder Verkanten, auch wenn der Flügel nur einseitig geschoben wird.

In dieser Phase ist es besonders wichtig, dass die Schiene sauber ist, da Verschmutzungen direkt den Rollwiderstand beeinflussen.

Phase 5 - Schließen der Tür

Beim Zurückschieben bleibt der Flügel angehoben, bis du den Griff wieder in die Ausgangsposition drehst. Erst dann senkt sich der Flügel kontrolliert ab und legt sich erneut auf die Dichtungsebene. Der Anpressdruck stellt sich automatisch ein und sorgt für einen dichten Abschluss.

Warum Hebeschiebetüren so leichtgängig und effizient sind

Die Leichtgängigkeit ergibt sich aus der vollständigen Entlastung während der Bewegung. Da der Flügel nicht über Dichtungen gezogen wird, entsteht kaum Reibung. Gleichzeitig werden Dichtungen und Rahmen geschont, was langfristig zu weniger Verschleiß führt.

Ein weiterer Vorteil liegt in der klar definierten Bewegungsrichtung. Der Flügel bewegt sich ausschließlich seitlich und wird dabei permanent geführt. Dadurch entsteht ein ruhiger, kontrollierter Bewegungsablauf ohne seitliche Kräfte auf den Rahmen.

Ein oft unterschätzter Vorteil ist dabei die gleichmäßige Lastverteilung über mehrere Laufpunkte. Dadurch bleibt der Flügel auch bei großen Spannweiten formstabil. Zudem sorgt der hohe Dichtdruck im geschlossenen Zustand für sehr gute Schall und Wärmedämmwerte.

Viele Systeme lassen sich zudem nachjustieren, um Setzungen im Gebäude oder Materialveränderungen auszugleichen. Das macht Hebeschiebetüren besonders langlebig.

Häufige Ursachen für Probleme im Mechanismus

Viele Probleme entstehen schleichend. Verschmutzungen erhöhen den Rollwiderstand, falsch eingestellte Laufwagen führen zu ungleichmäßiger Belastung und abgenutzte Rollen erschweren das Anheben. Auch Setzungen im Baukörper können dazu führen, dass der Flügel nicht mehr sauber aufliegt.

Je früher solche Veränderungen erkannt werden, desto einfacher lassen sie sich beheben.

Praxis-Tipps: Wie funktioniert der Mechanismus einer Hebeschiebetür?

✔ Drehe den Griff immer vollständig bis zum Anschlag, um den Flügel komplett anzuheben.
✔ Bewege den Flügel niemals im abgesenkten Zustand.
✔ Reinige die Bodenschiene regelmäßig von Staub, Sand und kleinen Steinchen.
✔ Öffne und schließe die Tür ruhig und gleichmäßig.
✔ Lasse den Mechanismus bei ersten Auffälligkeiten prüfen.
